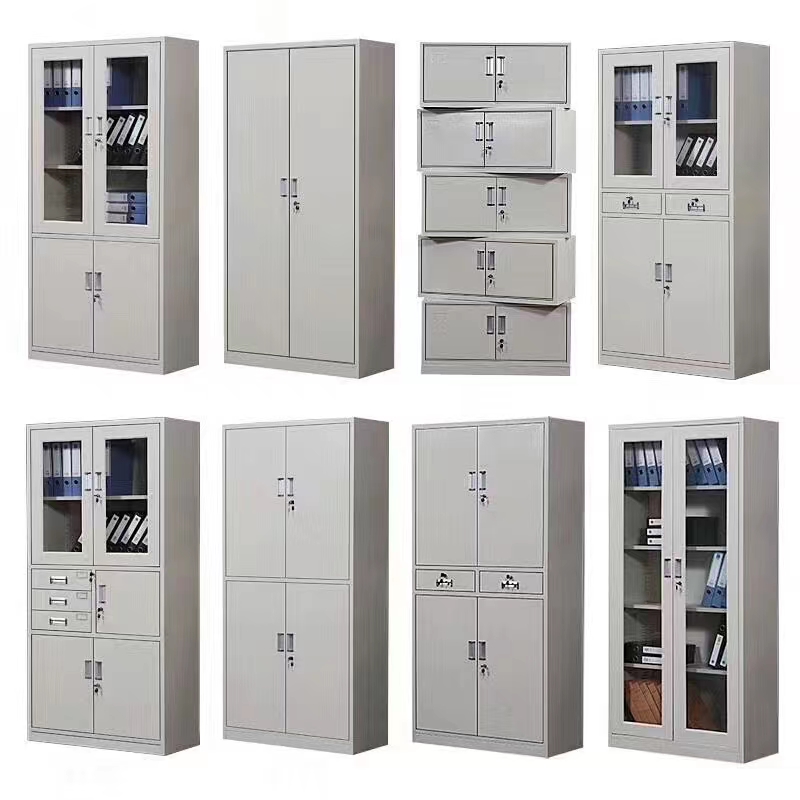

鐵皮櫃生產的第一步CAD製圖是利用CAD軟件（如AutoCAD、SolidWorks），將鐵皮櫃的結構尺寸、板材厚度、連接方式等參數數字化，精準繪製出平麵圖紙與三維模型的過程，核心是實現“設計可視化”與“生產標準化”。
核心製圖內容
1. 平麵視圖：包含主視圖、俯視圖、側視圖，清晰標注櫃體整體尺寸（高×寬×深）、櫃門/抽屜位置及開合方向，是最基礎的施工依據。
2. 結構拆解圖：將櫃體拆分為側板、頂板、底板、層板、櫃門等單個部件，標注每塊鐵皮的尺寸（長×寬）、板材厚度（常見0.5-1.2mm冷軋鋼板）及折彎角度。
3. 細節標注圖：重點標注關鍵連接點，如合頁安裝孔位、門鎖開孔尺寸、螺絲型號及間距，確保生產和組裝時精準匹配。
4. 三維效果圖：通過3D建模直觀展示鐵皮櫃的外觀、顏色（如靜電噴塗的灰白、米白等）及內部布局，方便客戶確認設計方案。
關鍵注意事項
- 尺寸精度：CAD製圖精度需達0.1mm，避免因尺寸誤差導致部件無法組裝，尤其是抽屜導軌、櫃門合頁等標準件的適配尺寸。
- 材料特性：需在圖紙中標注鐵皮材質（如SPCC冷軋鋼板）、表麵處理工藝（靜電噴塑、磷化處理），確保生產符合防鏽、耐磨等要求。
- 標準化設計：盡量采用通用尺寸和標準連接件，降低生產難度與成本，同時方便後期維修更換部件 。
